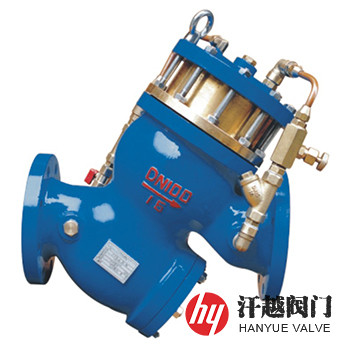

過濾活塞式控制閥

: 更新時間2023-04-22 16:14:36; 產品名稱; 型??????? 號YQ98004; 公稱通徑DN40~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

YQ98004型過濾活塞式緩閉止回閥產品概述

YQ98004型過濾活塞式緩閉止回閥是一種適合安裝在取水、送水、加壓、潛水和污水等泵站的水泵出水管道上，防止介質倒流和預防水錘及水擊現象的產生，同時兼具電動閥、逆止閥和過濾器以及水錘消除器四種功能的閥門。其只需操作水泵電機啟閉按扭，閥門即按照水泵操作規程實現自動開關，當水泵開啟時，水通過導管進入中腔，推動活塞上升，主閥開啟；當水泵停止工作時，活塞再回水壓力下降，由于進口處針形閥比出口球閥流量小，因此活塞緩慢下降，主閥也隨之緩緩關閉。該閥將緩開、速閉、緩閉、消除水錘的技術原理一體化，防止開泵和停泵水錘的產生。本產品壓力損失小、流量大、體積小、重量輕、消除水錘效果好、操作方便，具有開啟和關閉速度調控的止回閥作用，可視具體工況配合現場調節良好的開啟和關閉速度，可防止水錘及水擊的產生，達到緩閉消聲除噪的效果，因此廣泛用于自來水廠、高層建筑給、消防給水以及其它供水系統的水泵出口管道上，可以有效地提高供水管網的安全可靠性。

YQ98004型過濾活塞式緩閉止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	閥座	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
4	閥瓣	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
5	閥桿	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	彈簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	過濾器	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
10	球閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M
11	針閥	ZCuAl10Fe3	ZCuAl10Fe3	CF8	CF8M	CF3M

YQ98004型過濾活塞式緩閉止回閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.0	2.5	4.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.0	3.75	6.0
高壓液密封試驗壓力(MPa)	1.1	1.76	2.2	2.75	4.4
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
較低動作壓力(MPa)	≥0.04	≥0.04	≥0.04	≥0.04	≥0.04
緩閉時間	3S ~ 60S (可調)
連接法蘭	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
壓力試驗	GB/T 13927-2008、API 598-2016
適用介質	清水或物理化學性質類似于水的介質
工作溫度	0℃ ~ 80℃

YQ98004型過濾活塞式緩閉止回閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	D	K	R	C-f	n-?d
16	50	250	160	125	100	16-3	4-18
	65	280	180	145	120	18-3	4-18
	80	335	195	160	135	20-3	8-18
	100	380	215	180	155	20-3	8-18
	125	425	245	210	185	22-3	8-18
	150	480	280	240	210	24-3	8-23
	200	570	335	295	265	26-3	12-23
	250	650	405	355	320	30-3	12-25
	300	740	460	410	375	30-4	12-25
	350	810	520	470	435	34-4	16-25
	400	860	580	525	485	36-4	16-30
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

YQ98004型過濾活塞式緩閉止回閥結構圖

過濾活塞式緩閉止回閥

本產品緩閉時間可在3S ~ 60S內進行調節，較低動作壓力不得低于0.04MPa，如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、主閥和元件材料要求等。
