T型過濾器

: 更新時間2023-01-29 21:29:30; 產品名稱; 型??????? 號ST26C、ST26M、ST26S; 公稱通徑DN50~DN600; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

ST26C反折流式T型過濾器產品概述

ST26S、ST26M、ST26C反折流式T型過濾器是一種由三通殼體、接管、濾網、圓形濾座擋圈、法蘭和法蘭蓋及緊固件等部件組成的反折流式T型對焊連接過濾器，它的濾網由圓臺型濾筒和安裝在其外的絲網兩部分構成，過濾的時候流體一般是從三通殼體的中部端口流入，流經濾網時是先由濾筒外再流向濾筒內，其中的固體雜質顆粒被阻擋在濾筒外部的絲網上，而潔凈的濾液則能穿過置有一定規格的絲網從左端或右端流出。本產品可根據不同的工況需要選用碳素鋼、低合金鋼、奧氏體不銹鋼等材料，其對應的型號分別有ST26C-H1.0、ST26C-H2.5、ST26C-H4.0、ST26C-A150、ST26C-A300、ST26M-H1.0、ST26M-H2.5、ST26M-H4.0、ST26M-A150、ST26M-A300、ST26S-H1.0、ST26S-H2.5、ST26S-H4.0、ST26S-A150、ST26S-A300。

ST26C反折流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	三通殼體	20	304	304L	316	316L
2	接管	20	304	304L	316	316L
3	法蘭	A105	304	304L	316	316L
4	法蘭蓋	Q235B	304	304L	316	316L
5	密封墊	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	過濾網	304	304	304L	316	316L
7	螺柱	35CrMo	304	304	316	316
8	螺母	30CrMo	304	304	316	316
9	排放螺塞	304	304	304L	316	316L

ST26C反折流式T型過濾器性能規范

公稱壓力PN(MPa)	1.0	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.1	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21637-1991 化工管道過濾器
對焊端部	GB/T 12224-2005、ASME B16.25-2017、ASME B16.9-2012
檢驗試驗	HG/T 21637-1991 化工管道過濾器
工作溫度	碳鋼-20~400℃、低合金鋼-40~400℃、不銹鋼-196~400℃
過濾精度	0.02mm ~ 16.0mm

ST26C反折流式T型過濾器外形尺寸

公稱壓力 PN	公稱通徑 DN	尺寸						排放口"B"
公稱壓力 PN	公稱通徑 DN	D	L	L1	L2	H	I	PN10-25	PN40
10 ~ 40	50	57	300	528	164	64	16	ZG?"	DN20凹面
	65	76	338	594	184	76	25	ZG?"	DN20凹面
	80	89	368	652	196	86	30	ZG?"	DN20凹面
	100	108	423	735	220	105	40	ZG?"	DN20凹面
	125	133	466	814	240	124	45	ZG?"	DN20凹面
	150	159	521	817	270	143	55	ZG?"	DN20凹面
	200	219	630	1108	320	178	70	ZG?"	DN20凹面
	250	273	738	1310	370	216	90	ZG?"	DN20凹面
	300	325	846	1512	420	254	105	ZG?"	DN20凹面
	350	377	911	1631	450	279	120	ZG?"	DN25凹面
	400	426	1038	1840	521	305	140	ZG?"	DN25凹面
	500	529	1234	2208	609	381	230	ZG?"	DN25凹面
	600	630	1340	2454	710	432	250	ZG?"	DN25凹面
壓力等級 Class	公稱尺寸 NPS	尺寸						排放口"B"
壓力等級 Class	公稱尺寸 NPS	D	L	L1	L2	H	I	150Lb	300Lb
150(2.0MPa) 300(5.0MPa)	2	60.3	305	528	139	64	16	NPT?"	DN20凸面
	2 ?	76.1	344	594	157	76	25	NPT?"	DN20凸面
	3	88.9	376	652	171	86	30	NPT?"	DN20凸面
	4	114.3	455	758	209	105	40	NPT?"	DN20凸面
	5	139.7	500	840	230	124	45	NPT?"	DN20凸面
	6	168.3	542	930	250	143	55	NPT?"	DN20凸面
	8	219.1	634	1108	294	178	70	NPT?"	DN20凸面
	10	273	743	1310	345	216	90	NPT?"	DN20凸面
	12	323.9	848	1512	396	254	105	NPT?"	DN20凸面
	14	355.6	911	1632	426	279	120	NPT?"	DN20凸面
	16	406.4	1032	1840	485	305	140	NPT?"	DN25凸面
	20	508	1193	2208	574	381	230	NPT?"	DN25凸面
	24	610	1324	2454	637	432	250	NPT?"	DN25凸面

ST26C反折流式T型過濾器結構圖

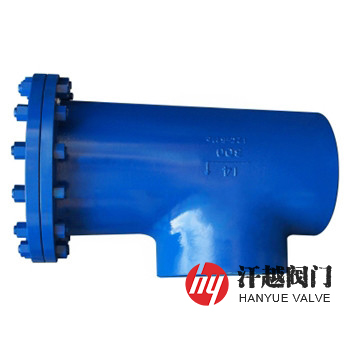

ST26C反折流式T型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明法蘭執行標準、公稱直徑、公稱壓力、殼體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
