Y型過濾器

: 更新時間2023-01-28 15:36:54; 產品名稱; 型??????? 號SRYIIF、SRYIIW; 公稱通徑DN15~DN800; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

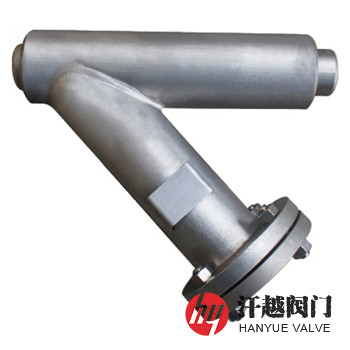

S31803雙相鋼Y型過濾器產品概述

S31803雙相鋼Y型過濾器是一種主體部件采用2205、S31803或S22253、022Cr22Ni5Mo3N、00Cr22Ni5Mo3N等材料焊制而成，適用于化工、石油化工、海水談化及相關工業等生產中的硫化物和氯離子含量較高的液體及氣體物料，用以過濾其固體雜質，且端部連接形式為法蘭或焊接的雙相不銹鋼Y型過濾器，該過濾器橫管和斜管通過氬弧焊工藝按45度角或按客戶要求的角度焊接組成殼體，而橢圓形濾座擋圈則按相同的角度焊裝在橫管內部，由濾框和濾網組成的圓柱形濾筒放置在濾座擋圈上，并通過法蘭蓋經螺栓螺母壓緊固定，從而將物料進口和出口分隔開來，使得待過濾介質能先由進料口迅速進入濾筒內經濾框和濾網過濾后，再從出料口流出。本產品通常安裝在泵、閥門、壓縮機的入口或流量儀表前的管道上，以保護此類設備或儀表。

S31803雙相鋼Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	2205	S31803	S22253	022Cr22Ni5Mo3N
2	殼蓋	2205	S31803	S22253	022Cr22Ni5Mo3N
3	濾筒	2205	S31803	S22253	022Cr22Ni5Mo3N
4	濾網	2205	S31803	S22253	022Cr22Ni5Mo3N
5	密封墊	PTFE	PTFE	PTFE	PTFE
6	螺栓	A193 B8	A193 B8	A193 B8	A193 B8
7	螺母	A194 8	A194 8	A194 8	A194 8

S31803雙相鋼Y型過濾器性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
連接法蘭	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	10目 ~ 500目

S31803雙相鋼Y型過濾器外形尺寸

公稱壓力 PN	公稱尺寸 DN	安裝尺寸mm				排污口N 管螺紋
公稱壓力 PN	公稱尺寸 DN	L	L1	H	H1	排污口N 管螺紋
16 ~ 40 (Class150)20 (Class300)50	15	260	96	180	270	R ?
	20	270	96	190	280	R ?
	25	270	96	190	280	R ?
	32	270	45	230	330	R ?
	40	270	40	230	330	R ?
	50	290	50	245	350	R ?
	65	320	70	280	400	R ?
	80	350	85	315	450	R ?
	100	425	115	360	520	R ?
	125	480	140	390	560	R ?
	150	540	160	460	660	R ?
	200	700	190	540	770	R ?
	250	800	200	660	945	R ?
	300	950	310	750	1080	R ?
	350	1050	370	845	1210	R ?
	400	1250	420	920	1320	R ?

S31803雙相鋼Y型過濾器結構圖

S31803雙相鋼Y型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請告知公稱壓力、公稱尺寸、殼體和過濾網材質、過濾網孔徑或目數等，本產品接口端面型式可采用螺紋、承插焊、對焊和法蘭連接等。
